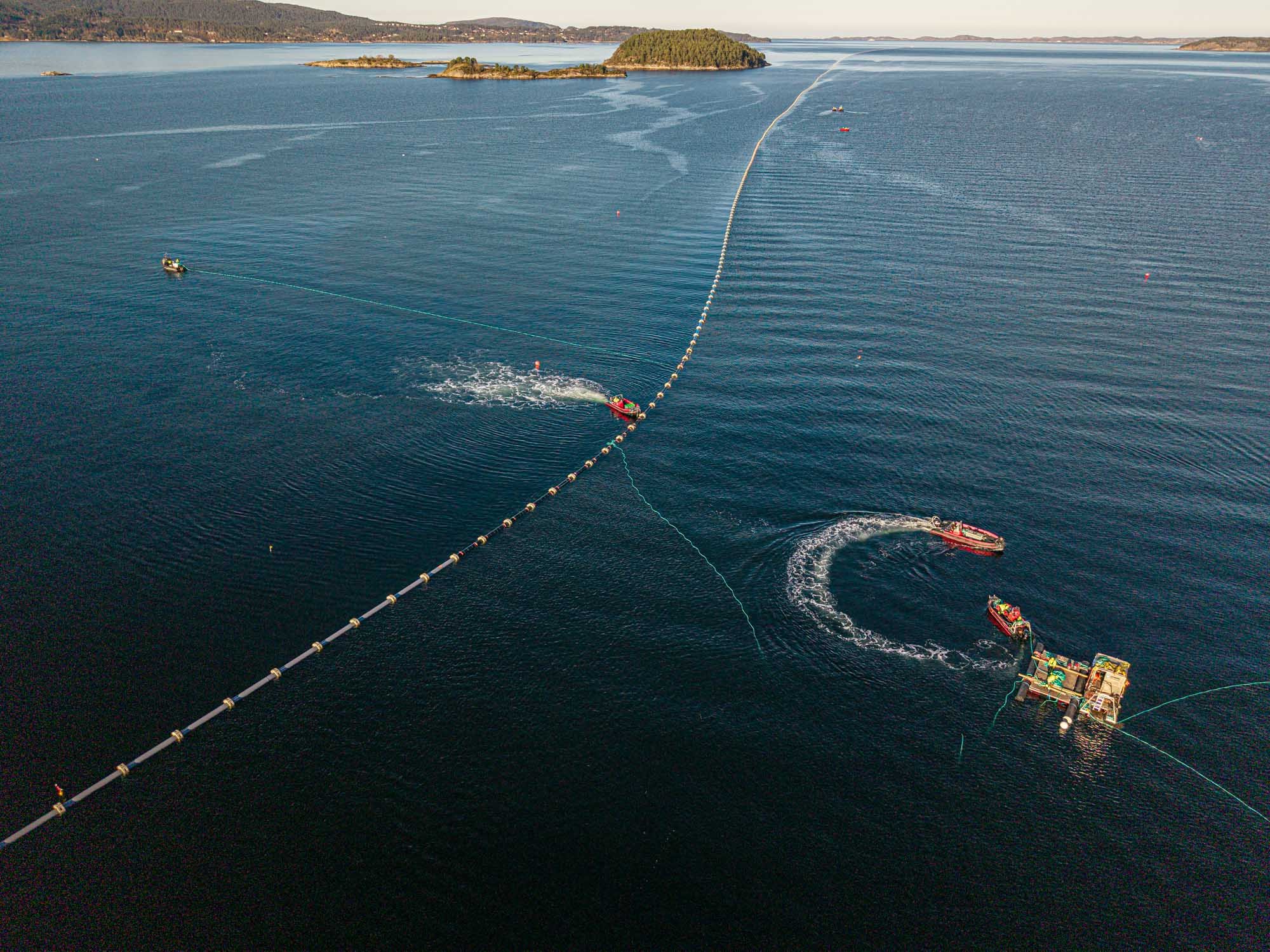

7300 meter vannledning, 1740 betonglodd og 25 mann i 15 båter. Her legges en ny hovedvannledning til Kristiansund. Slik ble ledningen senket på 260 meters dyp - se video.
Mellom Nålsundet og Frei ligger Kristiansunds viktigste vannforbindelse. Eksisterende ledning skrått over Freifjorden ble lagt for 50 år siden. En ny ledning er nå lagt ned for å sikre vannforsyningen for fremtiden.
7,3 kilometer ledning ble sveiset og senket i en omfattende operasjon. Ledningen ligger på opptil 260 meters dyp, i nærheten av to eksisterende ledninger. Det er ikke for hvem som helst å gjennomføre.
– Det kribler i magen. En jobb som dette er en blanding av spenning og fokus, med en tydelig nerve. Det sier prosjektleder Oddbjørn Årlid i Submara.
I en senking som dette styres ledningen mer enn den legges. Mye handler om å holde kontroll på kurven mellom overflaten og bunnen.
– Det er veldig viktig at du har kontroll på S-kurven på ledningen. Ellers kan du ende opp med et havari, sier Årlid.

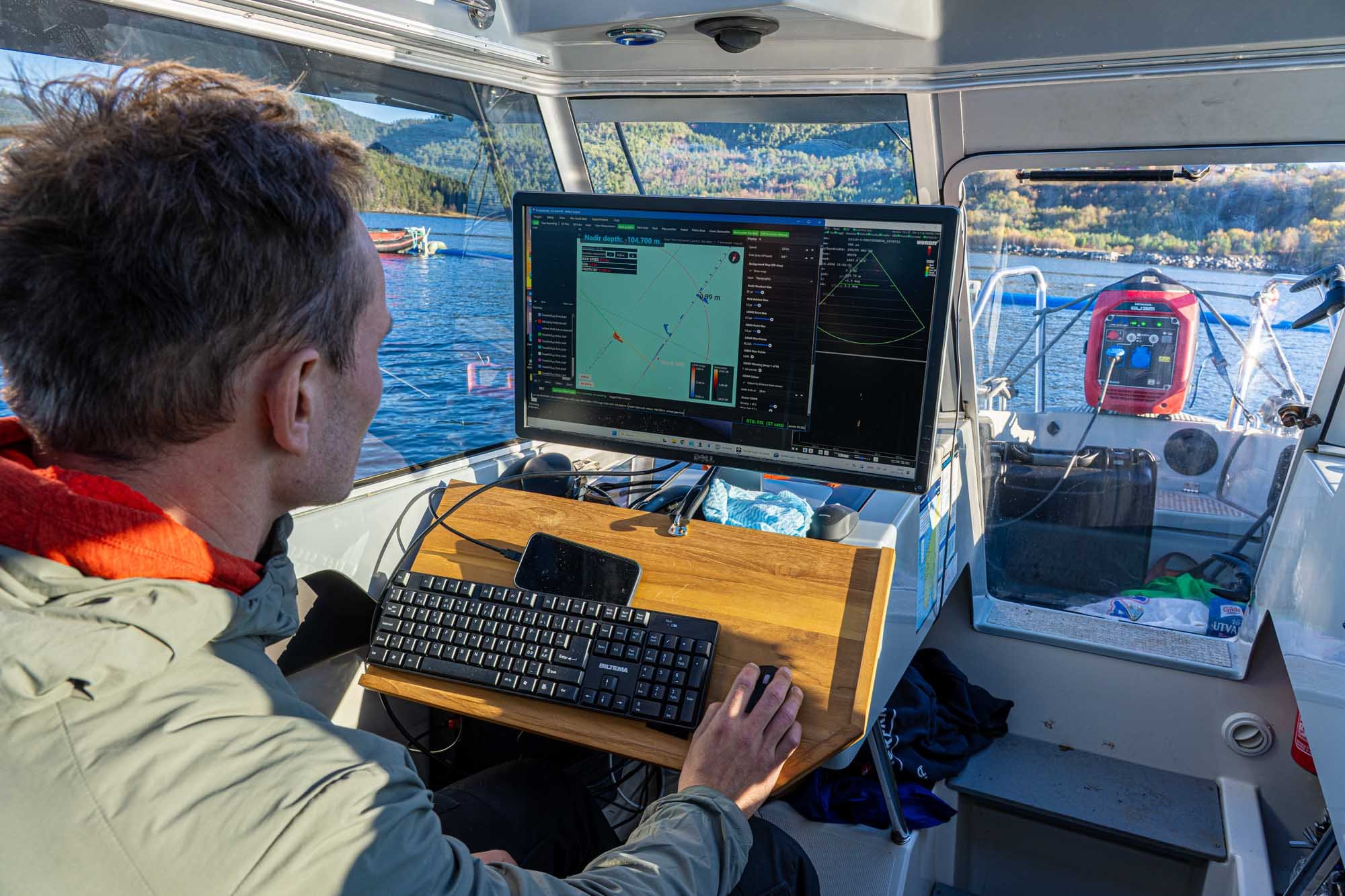

Under senkingen satt han i ROV-fartøyet og fulgte med på touchdown, punktet der ledningen møter bunnen. Med kontinuerlig kommunikasjon på samband ble ledningen dyttet og trukket til riktig posisjon.
Oddbjørn Årlid i midten. (Alle foto: Jørn Søderholm)
Submara har gjort det før, og hadde mobilisert noen av sine beste folk til jobben. Med 25 mann fordelt på 15 båter og fartøy, støttet av egne ROV- og survey-båter, er dette en av Submaras lengste sjøledningsoperasjoner. Ikke helt rekord, men ikke langt unna. Sikre vannforsyningen til Kristiansund
Bak den omfattende operasjonen ligger et viktig behov for Kristiansund kommune.
Kommunens drikkevann kommer fra Storvatnet i Tingvoll kommune, som er eneste vannkilde for Kristiansund. Vannet føres blant annet gjennom to sjøledninger som ble lagt over Freifjorden i 1976.

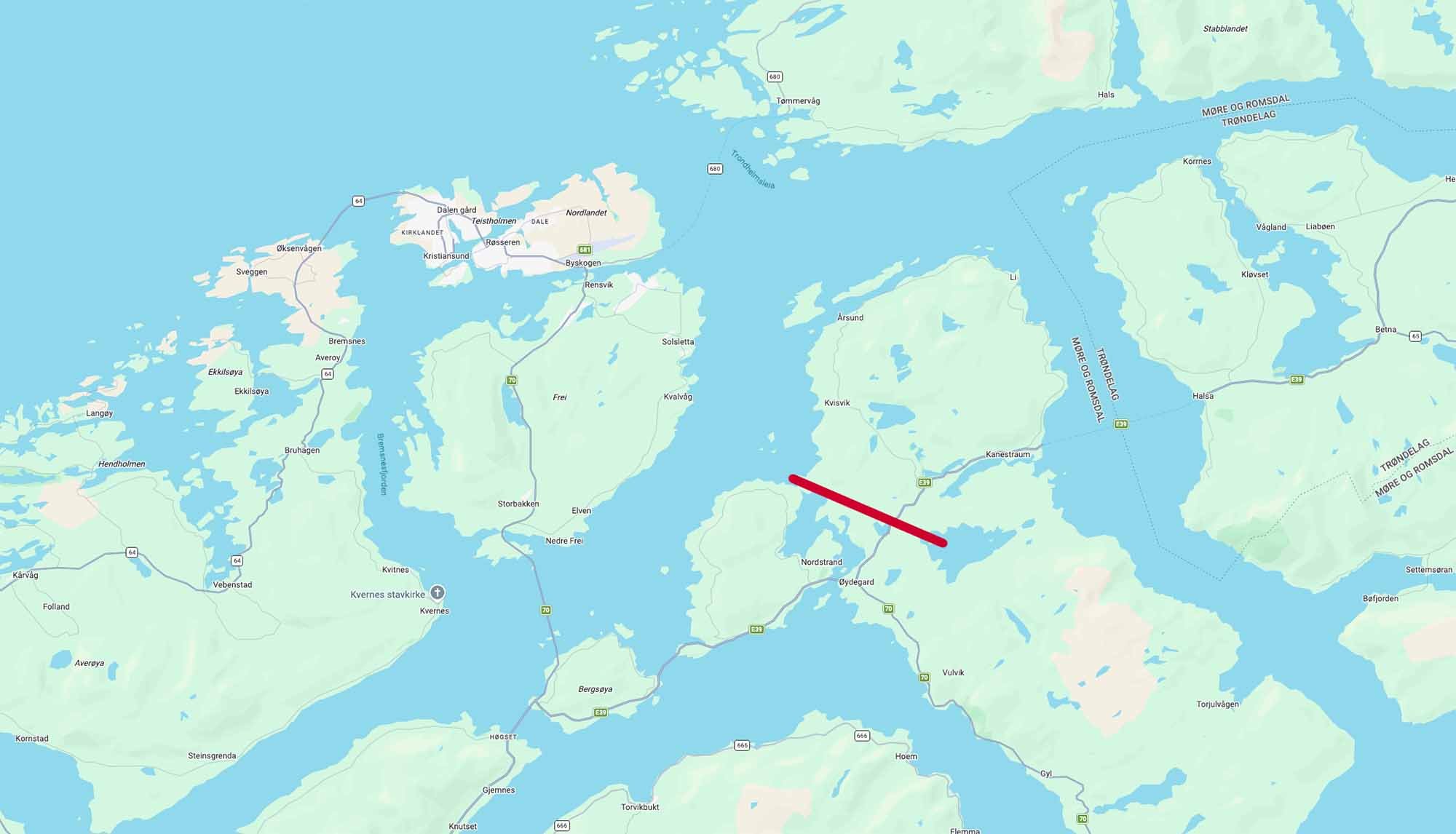

Vannet hentes fra Storvatnet til en pumpestasjon i landtak Nålsund. Sjøledningen går fra Nålsund over til Frei. Dens eksakte trasé og landtak på Frei-siden blir ikke vist her, i forståelse med ledningseier.
Disse ledningene nærmer seg nå sin dimensjonerte levetid.
– De eksisterende ledningene er relativt slanke PE-ledninger med betonglodd. Betong i sjø har begrenset levetid, og vi ønsker å være i forkant før det eventuelt oppstår problemer med de gamle ledningene.

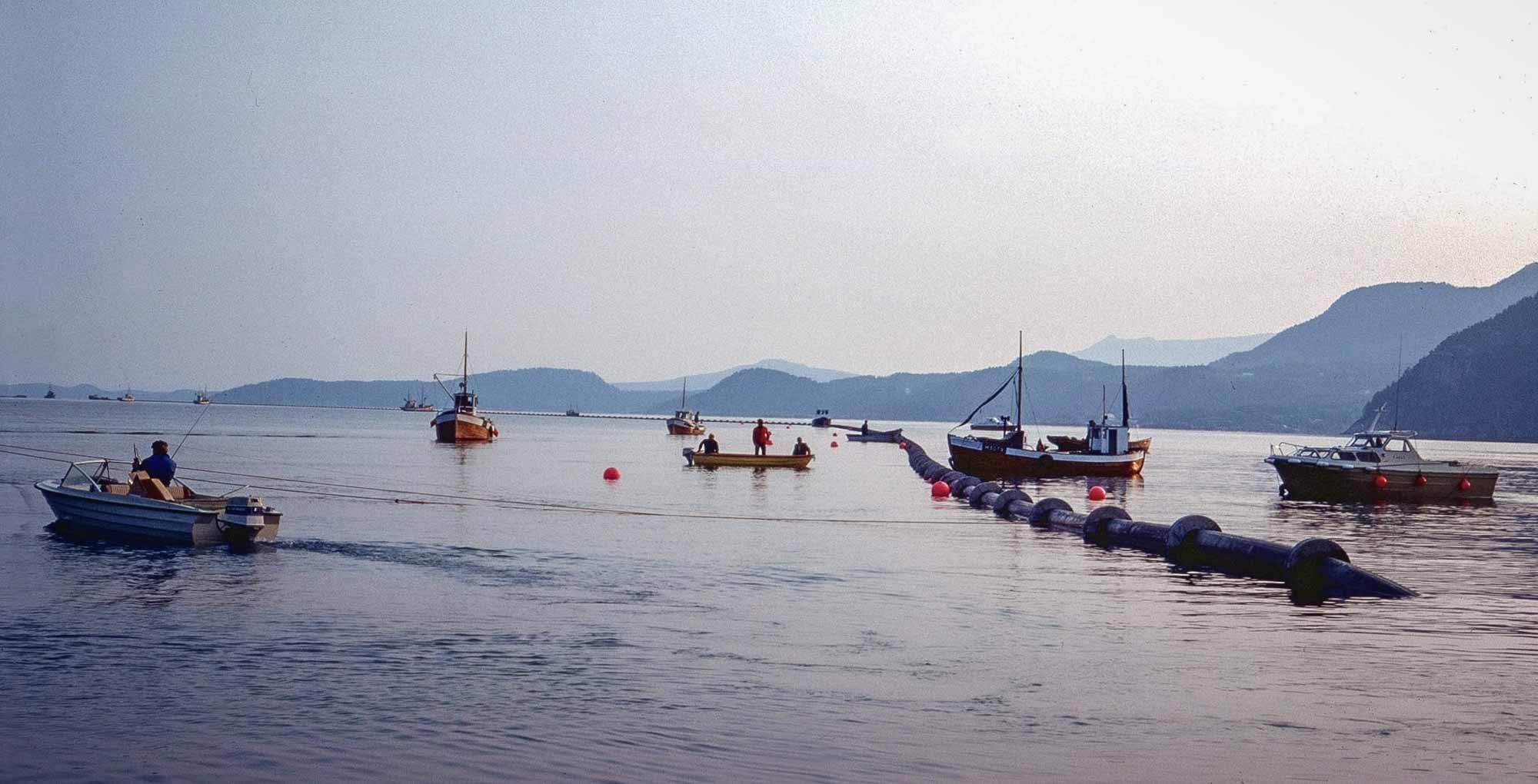

Historie: Her senkes eksisterende ledning, i 1976.
Det sier Henrik Wærnes Schnell, prosjektleder for Freifjordledningen i Kristiansund kommune.
Løsningen er å legge en tredje hovedledning over fjorden. Den skal styrke forsyningssikkerheten og redusere sårbarheten ved eventuelle problemer med de eksisterende ledningene.

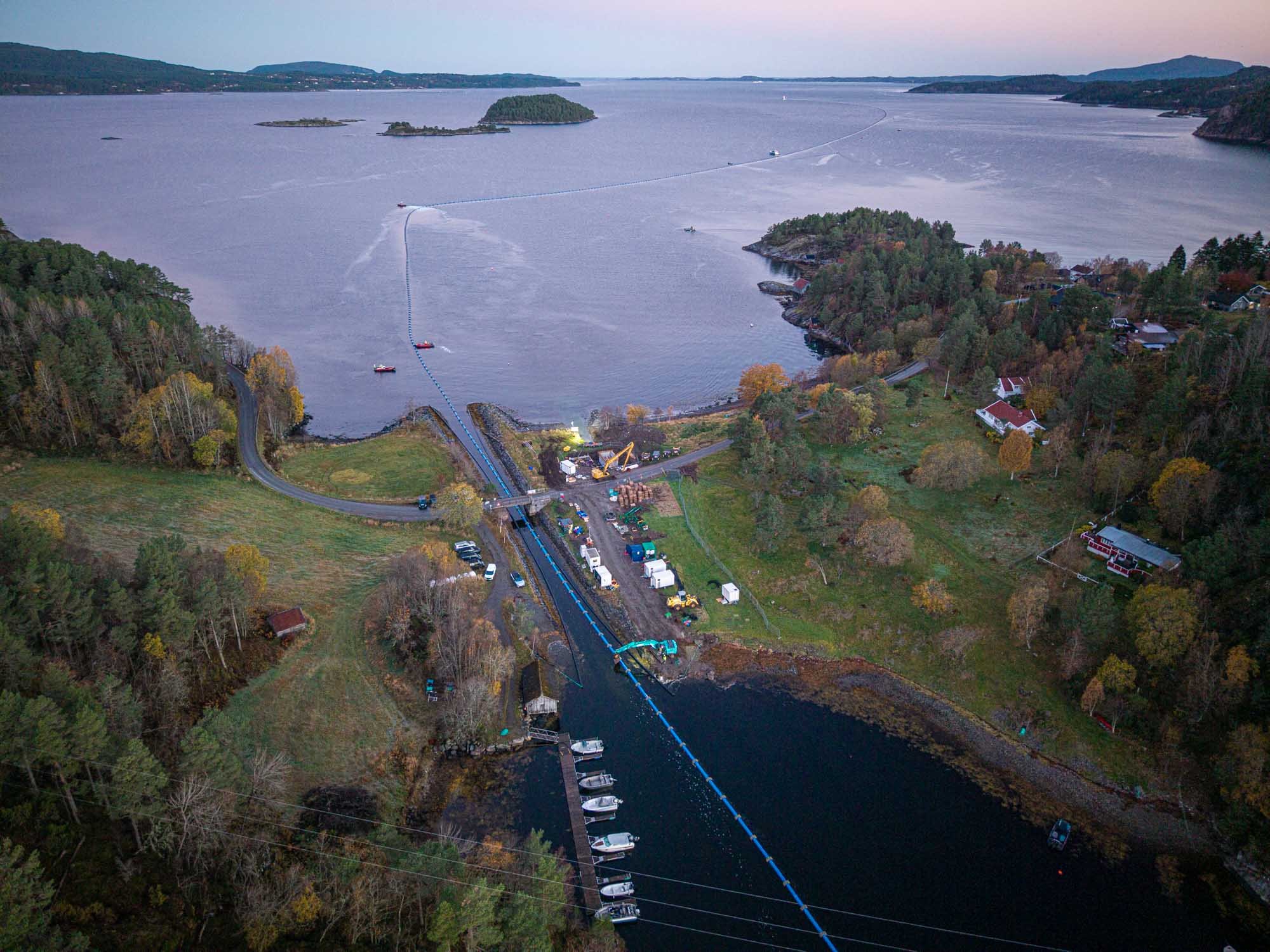

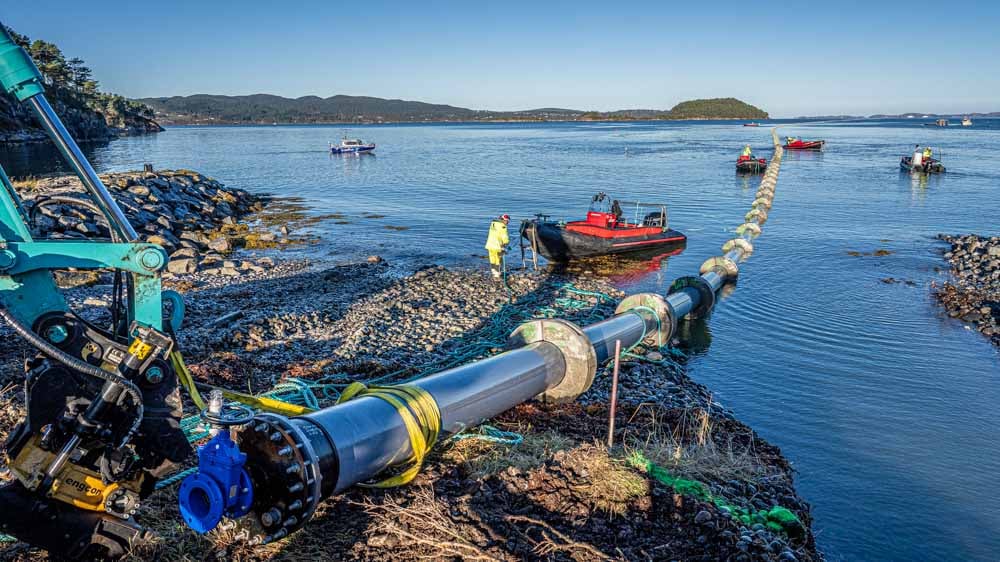

Den nye sjøledningen trekkes fra lagringen på Karihavet, ut Nålsundet over mot Frei. Rigg og sveiseplassen var her ved Nålsundet.
Kommunen vurderte også alternative traséer, men kom fram til at det var mest hensiktsmessig å følge den eksisterende hovedtraséen.
– En annen løsning ville krevd vesentlig lengre ledningsstrekk på land, både i Kristiansund og Tingvoll. Det ville blitt betydelig dyrere, selv om selve sjøstrekket kunne vært noe kortere, sier Schnell.
JAPI PE-rør, 365 sveiser og 1740 betonglodd
Før senkingen kunne gjennomføres denne fine tirsdagen i oktober, lå det et omfattende arbeid bak.
Et arbeidslag på fem personer hos Submara har stått for sveisingen av ledningen. Totalt er det utført 365 sveiser, med utgangspunkt i rørlengder på 20 meter.
Håndtering og sveising foregikk ved Nålsundet i Tingvoll. Det smale sundet gir en forbindelse mellom Freifjorden og innhavet Karihavet.
Ledningen ble satt sammen i to lengder, som ble lagret på Karihavet. Dagen før operasjonen ble de to lengdene skjøtt sammen etter at én av dem ble slept ut Nålsundet.

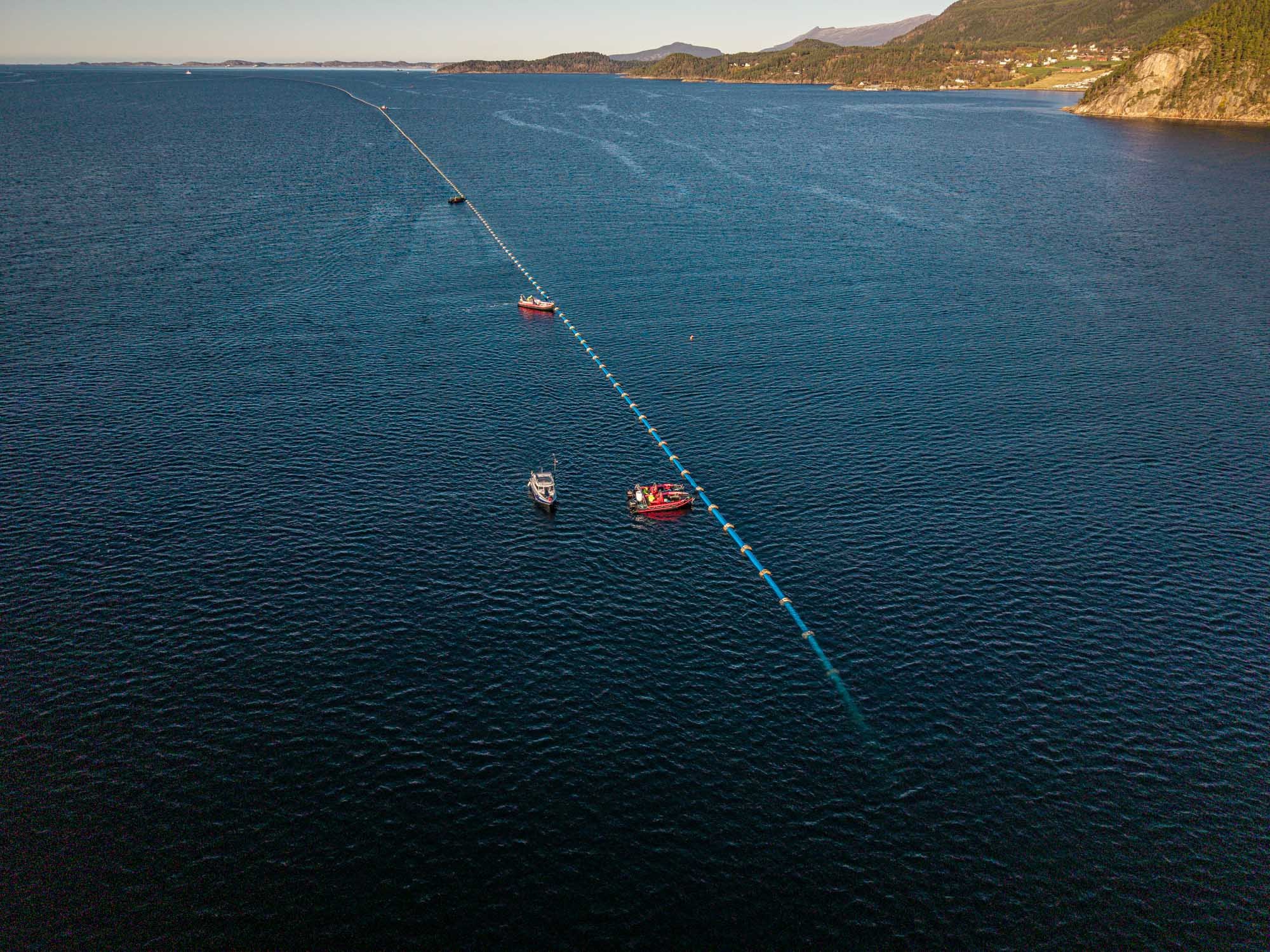

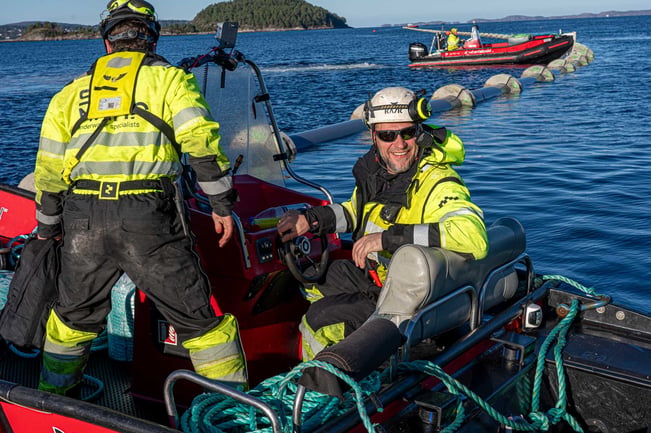

Deretter ble hele ledningen slept ut Freifjorden og inn til landtakene ved Nålsundet og på Frei-siden.
Før og underveis i senking ble riktig posisjon og trasé kontrollert løpende med lidar og multistråle ekkolodd mot prosjektert trasé. I tillegg ble touchdown kontrollert med ROV fra en egen båt (under).

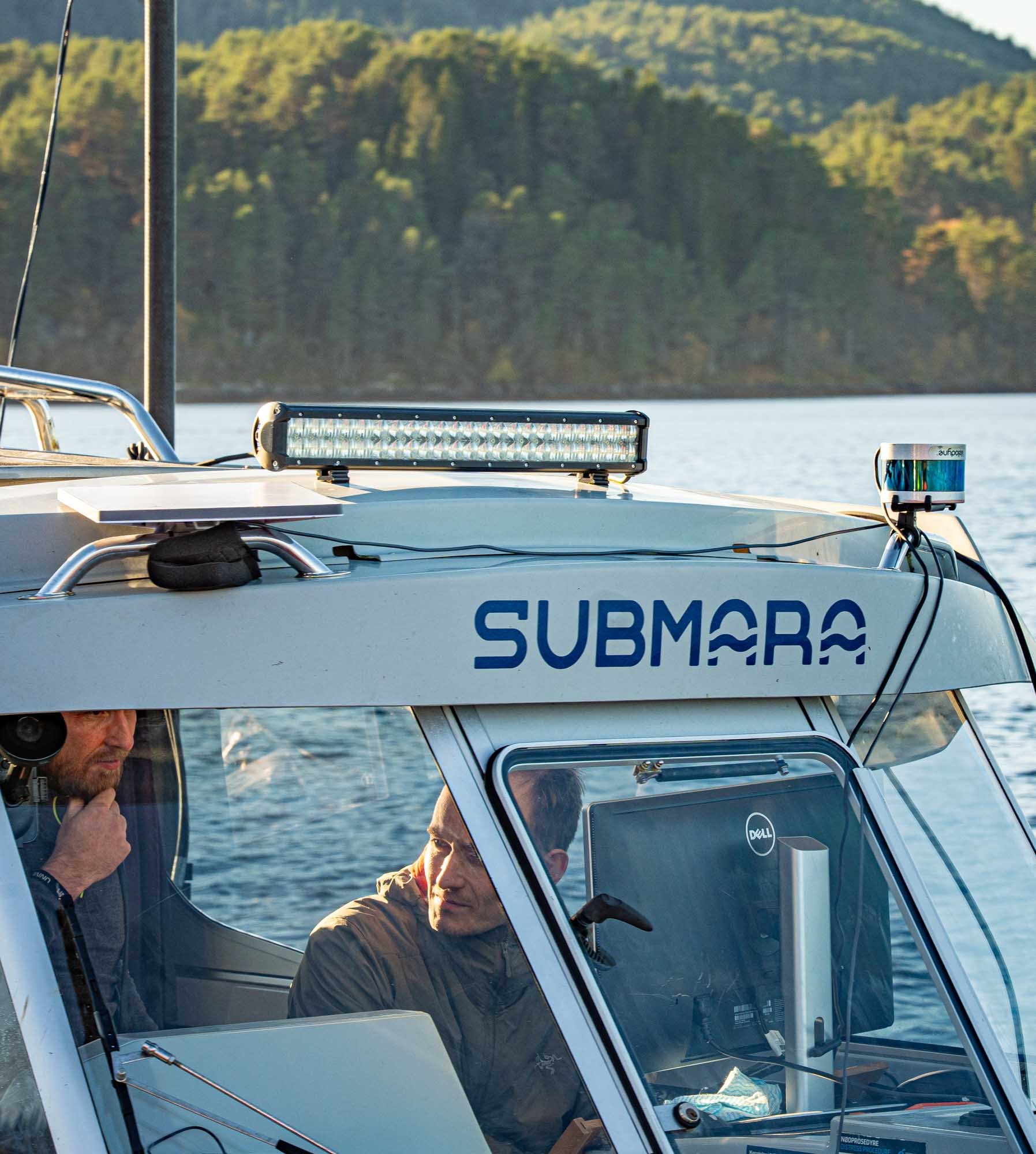

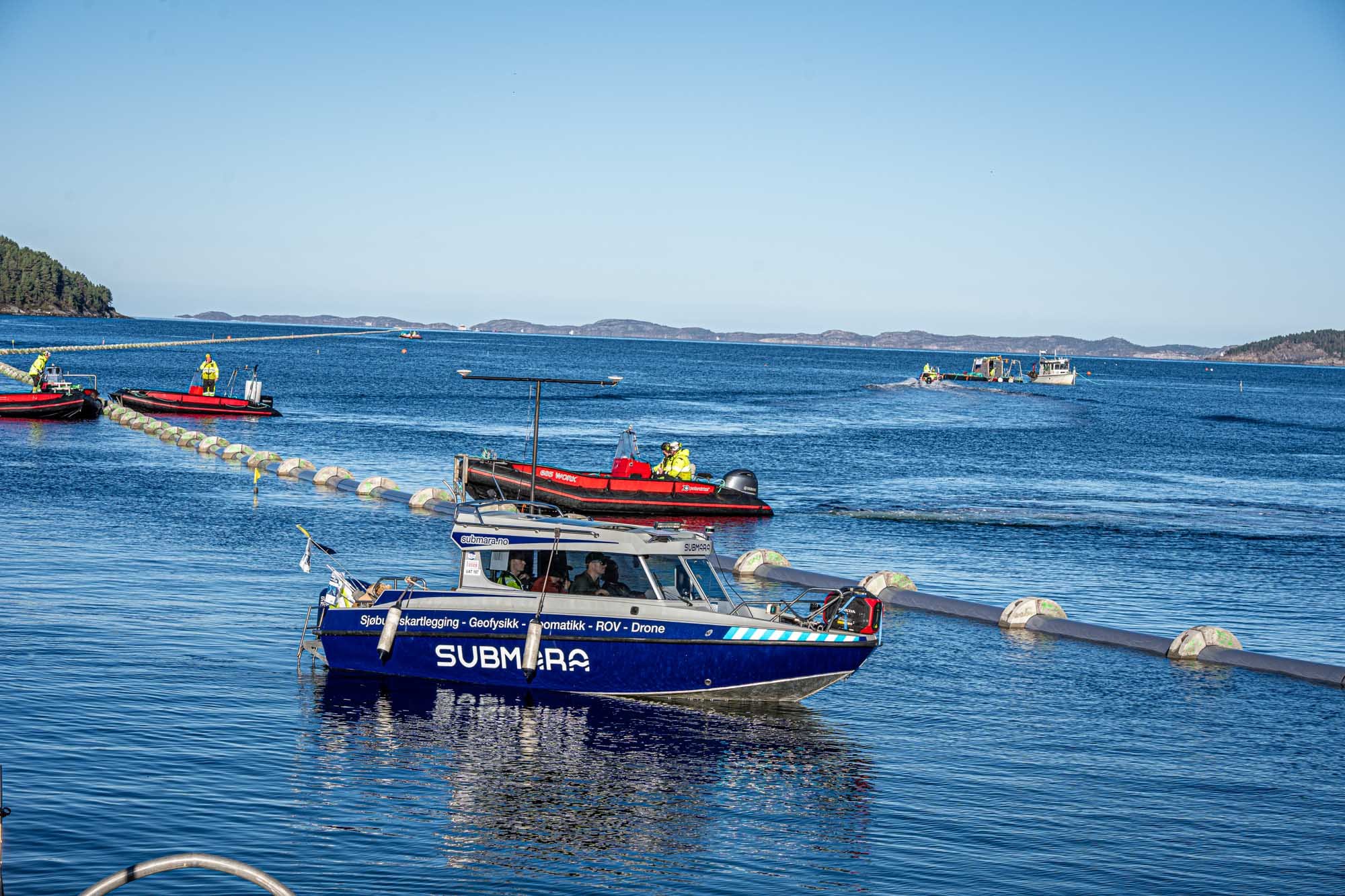

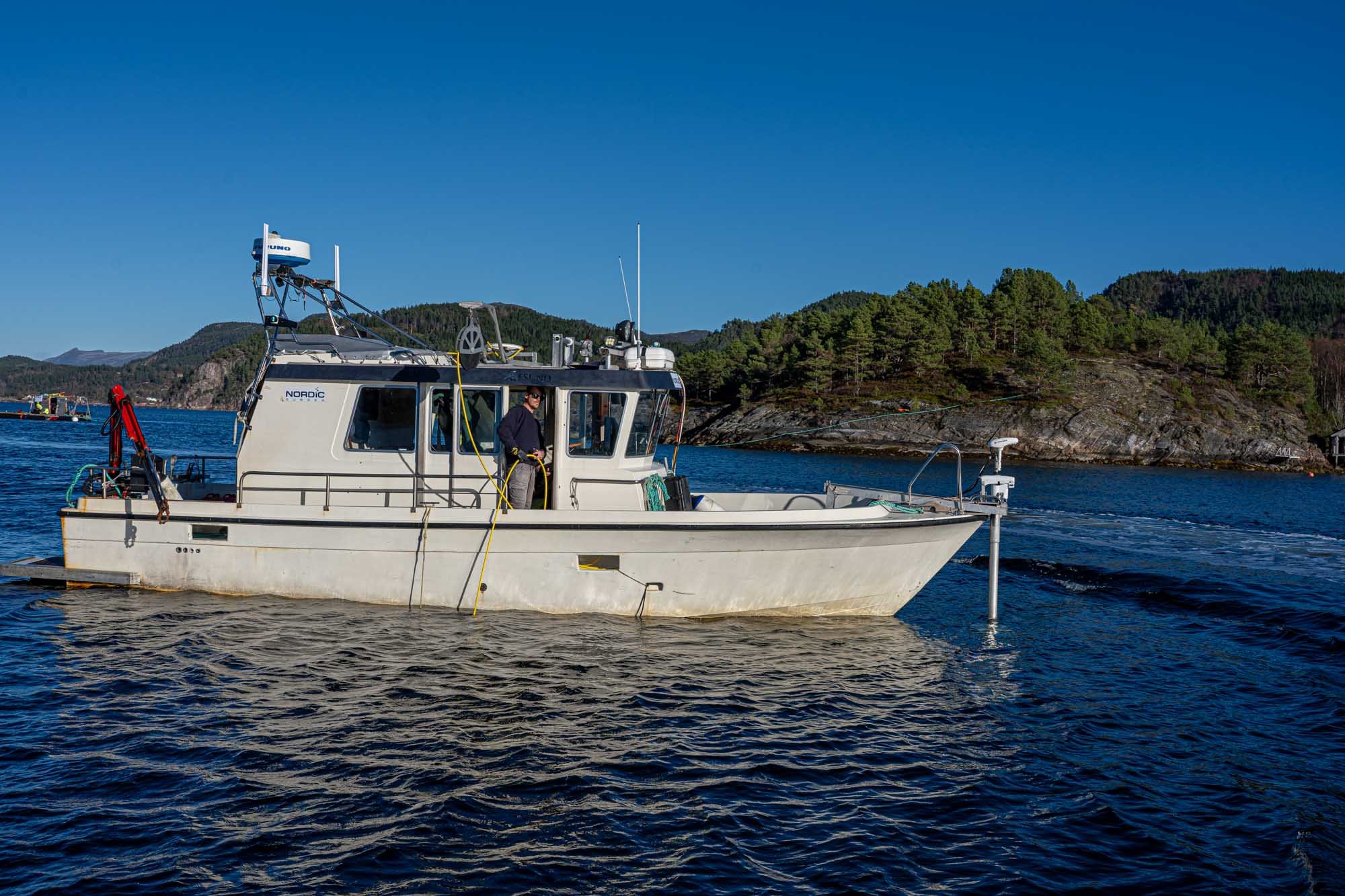

Lidar-sensor på survey-båten til høyre over. ROV-fartøyet under.

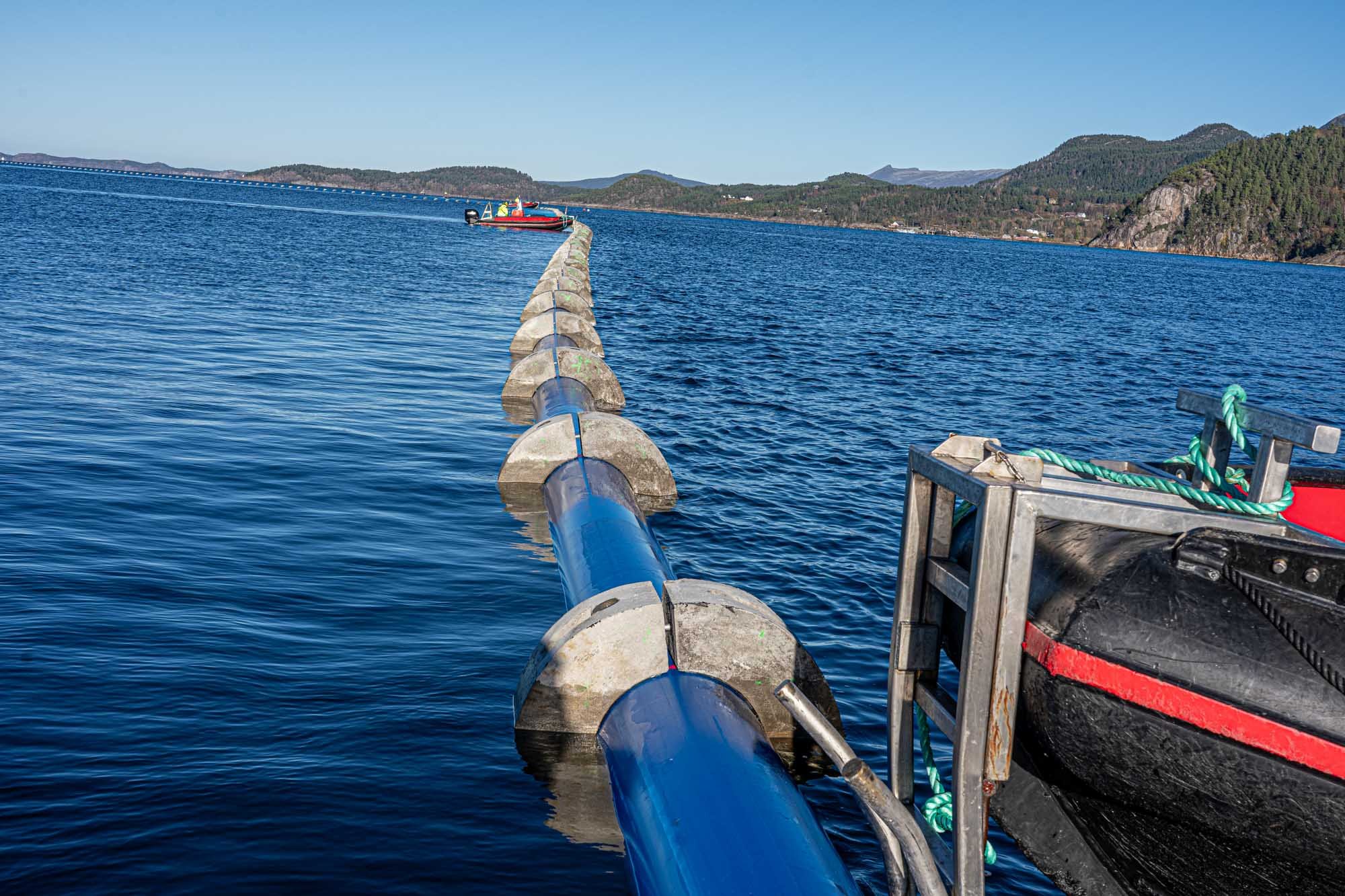

Langs røret er det montert rundt 1740 betonglodd, hvert med en vekt på 360 kilo. Loddene er plassert med en innbyrdes avstand på 4,2 meter og skal bidra til å holde ledningen stabilt på fjordbunnen.
Oddbjørn Årlid er spesielt fornøyd med innsatsen til sveiselaget.
– De har stått på gjennom pøsregn og dårlig vær, og levert både god kvalitet og høy produksjon. Vi har hatt et fantastisk lag med god moral gjennom hele prosjektet, sier han.
Full kontroll hele veien ned
Å senke 7300 meter vannledning i én sammenhengende operasjon krever presis kontroll.
Den største utfordringen er ikke nødvendigvis lengden alene, men kombinasjonen av lengde, dybde og eksisterende infrastruktur på fjordbunnen.

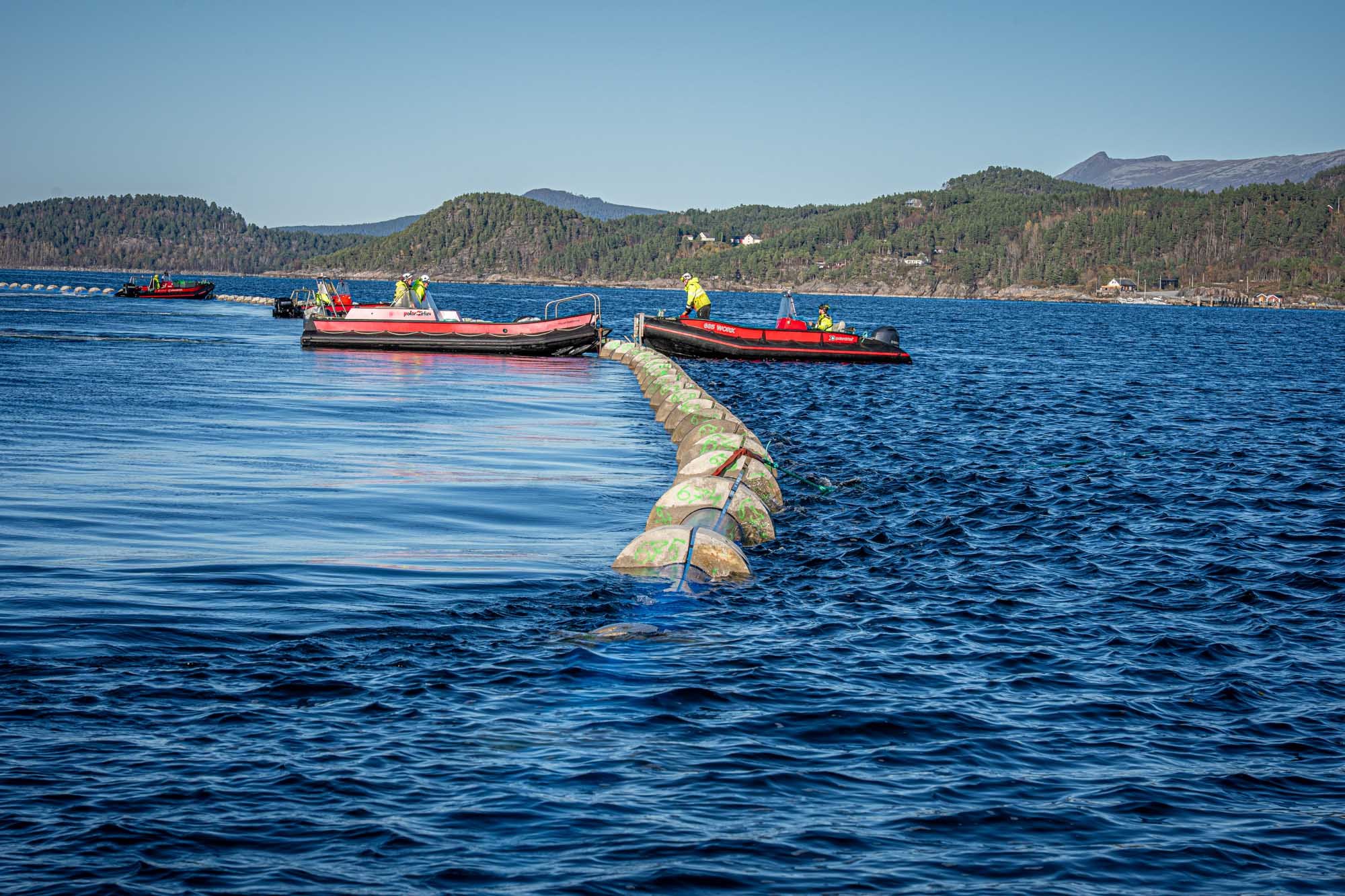

Under senkingen fylles ledningen gradvis med vann. Etter hvert som den synker, dannes en S-formet kurve mellom delen som fortsatt flyter på overflaten og delen som har nådd bunnen.
Denne S-kurven må kontrolleres nøye. Dersom belastningene og bevegelsene blir for store, kan ledningen skades eller i verste fall havarere.
For å ha kontroll på ledningens plassering brukte Submara sin spesialbygde surveybåt. Om bord i den har mannskapet full digital tilgang til prosjekteringen, og kan følge ledningens posisjon i forhold til den planlagte traséen.
Båten er utstyrt med multistråleekkolodd for kartlegging og kontroll under vann, og lidar som brukes til posisjonskontroll på overflaten. Dermed kunne mannskapet løpende kontrollere hvordan ledningen lå i forhold til prosjektert trasé før selve senkingen.
Under senkingen ble det i tillegg benyttet en fjernstyrt undervannsfarkost (ROV), operert fra et eget fartøy. Den fulgte ledningen ned mot fjordbunnen og kontrollerte hvor den traff bunnen. Herfra fikk senkelederen fortløpende informasjon om eventuelle behov for å korrigere ledningens plassering.
Totalt var 15 båter og 25 personer involvert i arbeidet på senkedagen.
– Det er enormt mye logistikk. Folk, fartøy og utstyr må være på plass samtidig, og vi er helt avhengige av at værvinduet passer. Derfor ligger det svært grundig planlegging og detaljerte senkeprosedyrer bak en slik operasjon, sier Årlid.
Ekstra beskyttelse mot skader på fjordbunnen
Den nye 500 mm store hovedvannledningen er levert av Hallingplast. Den er i sin helhet utført med JAPI-rør, PE-rør med en utvendig beskyttende PP-kappe.
Denne kappen skal bidra til å beskytte røret mot ytre mekaniske påkjenninger.
Ifølge prosjektleder Henrik Schnell var forholdene på fjordbunnen en viktig del av vurderingen da kommunen valgte rørløsning.
– Det er enkelte partier med stein og bergknauser der ledningen kan være utsatt for slitasje eller skader. Derfor har vi valgt en løsning med ekstra mekanisk beskyttelse, forklarer han.
På et spesielt utsatt parti passerer ledningen over en bergknaus. Her er det gjort ekstra tiltak med ekstra utvendig beskyttelsesskall for å hindre skader på ledningen. Dessuten er ledningen på dette stedet forankret i fjell for å hindre ledningen i å skli ned og skade den eksisterende ledningen.

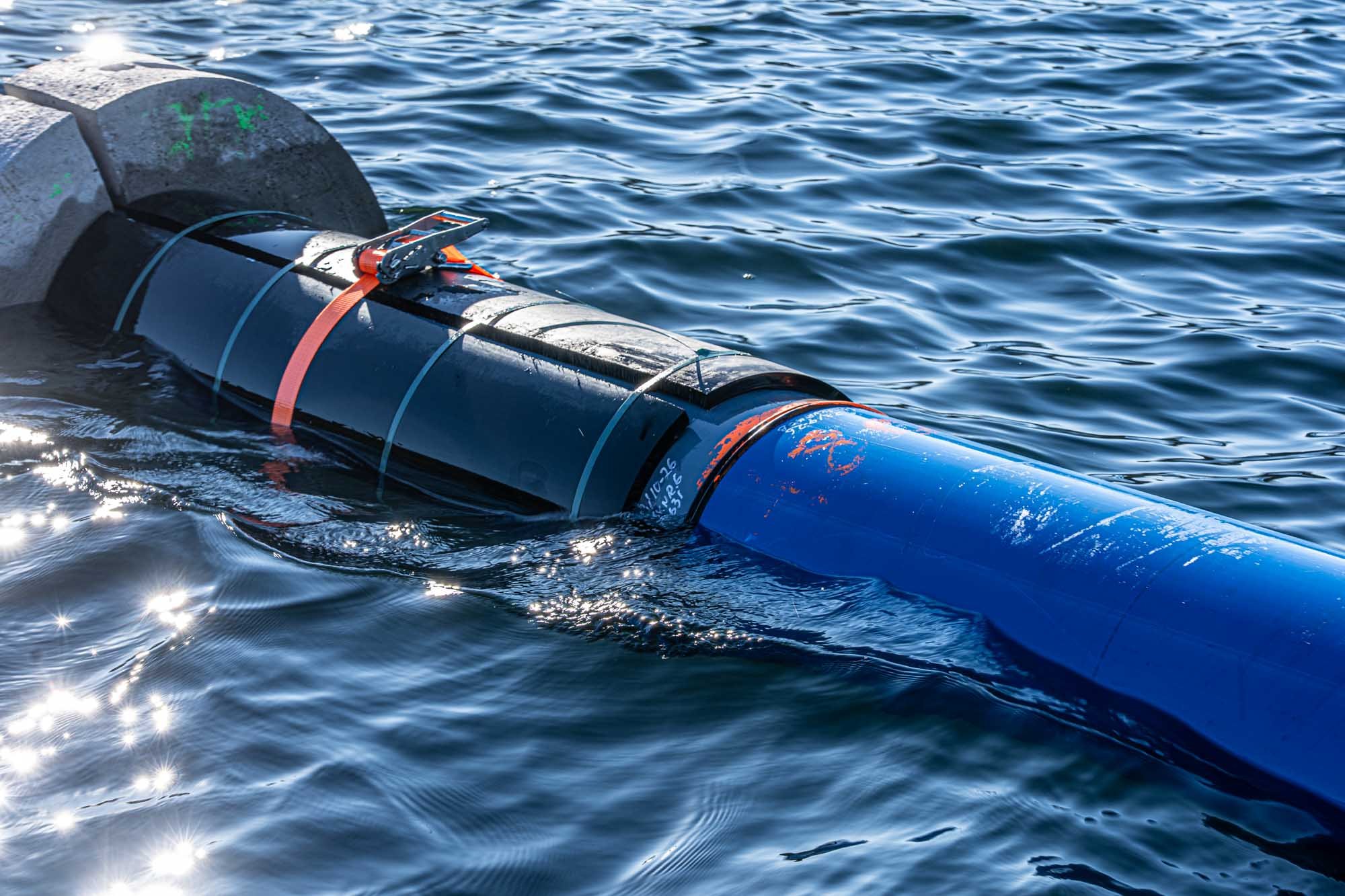

Ledningen henges i forankringer i berget under vann. Dykkerlaget jobbet fra flåten t.h over. Hele ledningen er utført i JAPI-rør med PP-kappe. I tillegg er den forsterket på dette partiet med utvendige skåler (under).
Dykkere utførte arbeidet med forankringen under vann som en del av operasjonen. Løsningen er utviklet i samarbeid mellom byggherre, rådgiver og entreprenør.
Godt samarbeid og god framdrift
Kristiansund kommune er byggherre, Norconsult er prosjekterende rådgiver, Submara har ansvaret for sjøarbeidene, mens Aco Anlegg står for arbeidene på land.
Både kommunen og Submara trekker fram samarbeidet som en viktig faktor i gjennomføringen.
– Det viktigste for oss er å ha entreprenører som er flinke til å melde fra om avvik og endringer underveis, slik at vi kan finne gode løsninger sammen. Det har fungert veldig bra i dette prosjektet, sier Schnell.
Også prosjektleder Oddbjørn Årlid i Submara er fornøyd. Han fremhever også det gode samarbeidet med Hallingplast og loddprodusenten, som på sine sider har bidratt til prosjektet med god logistikk.

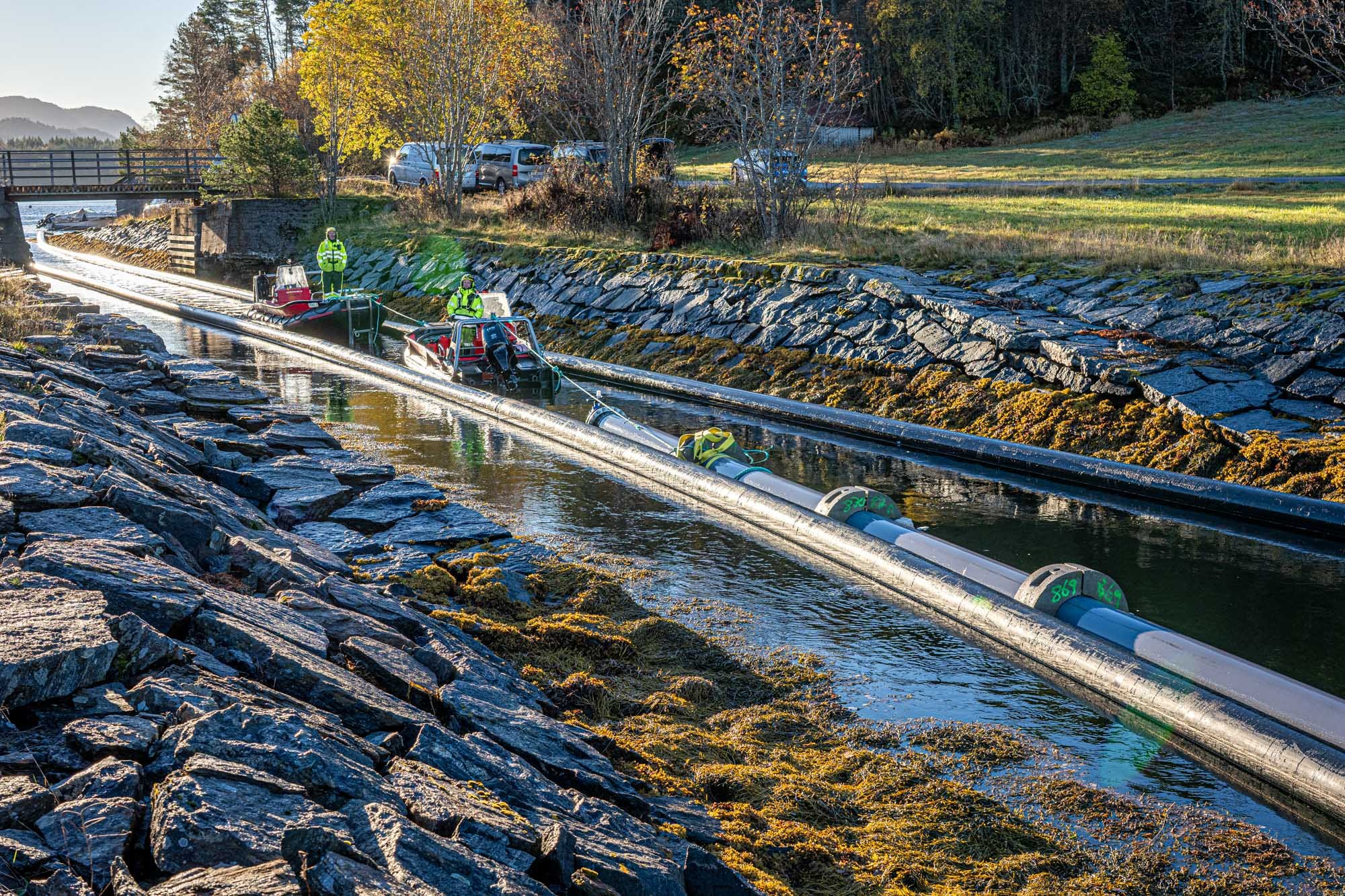

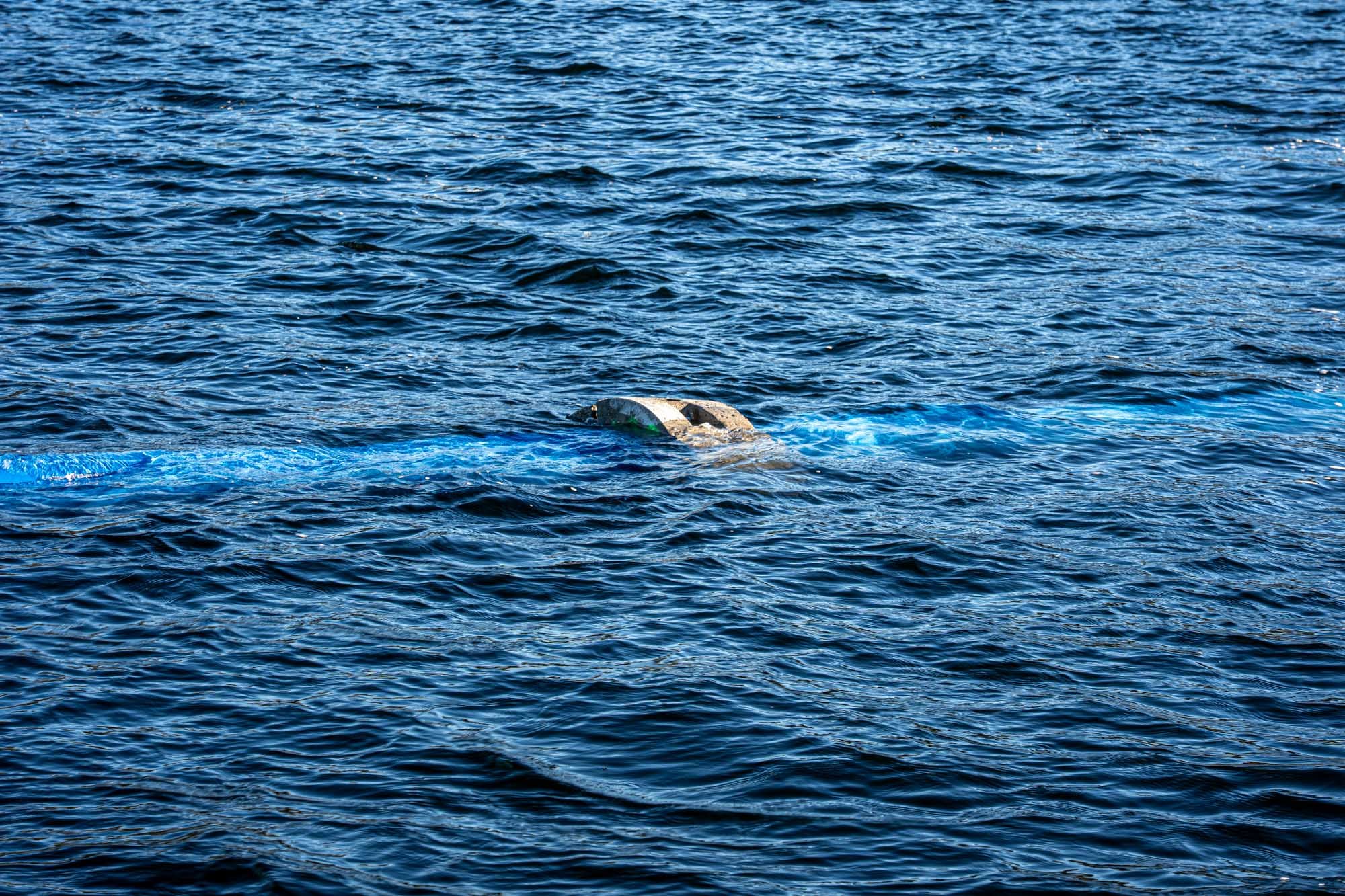

Enden av den 7 300 meter lange ledningen på vei ut Nålsundet. Anleggsleder Stig Rype overvåker det hele fra bakerste båt.
Årlid forteller at arbeidet med sveising og klargjøring lå foran den opprinnelige framdriftsplanen, til tross for utfordringer underveis.
Etter omfattende forberedelser ble den nye ledningen senket i Freifjorden 20. oktober. For Årlid er det etter fullført oppdrag først og fremst innsatsen til mannskapet som står igjen.
– Vi har hatt en veldig god blanding av erfarne folk og yngre medarbeidere som får verdifull erfaring. Jeg er utrolig stolt av det laget vi har hatt med oss på denne jobben, sier han.
For Kristiansund er den vellykkede senkingen et viktig steg mot en tryggere vannforsyning for årene som kommer.
